直流掉電在線監測裝置
概述
直流掉電在線監測裝置專為電力系統穩定性設計，實時監測直流電源系統的交流掉電、蓄電池組脫離等異常狀態，通過智能告警與數據同步功能，有效預防因電源故障導致的設備宕機或安全事故?。
工作原理
直流電源系統運行過程中，存在發生直流電源掉電而不能及時發現的情況，易導致繼電保護及自動裝置拒動，從而引發事故擴大的隱患，給電力系統安全穩定運行帶來巨大威脅。

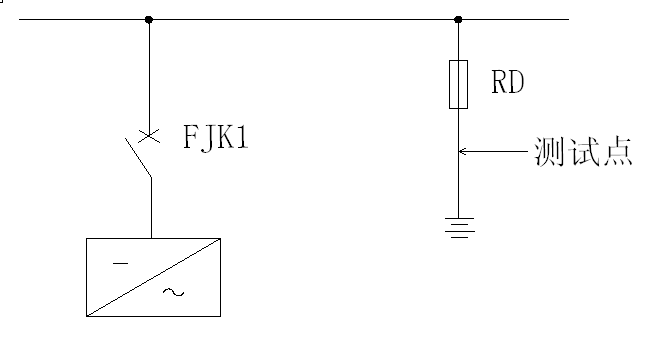

通過檢測測試點的直流電壓和直流電流就可以起到監視充電機是否正常運行、蓄電池的保險RD是否熔斷，從而判斷整體直流系統是否正常。測試點如圖一所示
圖一：測試點
直流掉電保護裝置能夠?qū)崟r(shí)的監測直流電源系統和蓄電池組脫離直流電源系統，并將告警信息發送至綜自后臺，有效提高直流電源系統運行可靠性。
核心功能
1.?雙模式監測：?
◆ ? 交流掉電識別?：毫秒級檢測交流輸入中斷。?
◆ ?蓄電池組狀態追蹤?：實時監控蓄電池組脫離或異常放電，電壓精度達±0.5%。?
2.?智能告警系統：
◆ 實時預警?：實時推送本地/遠程平臺告警。
◆ ? 故障定位?：支持精準故障點識別。?
3.?多場景兼容性：?
◆ ? 環境適應性?：-20℃～60℃寬溫域運行，滿足變電站、數據中心等嚴苛環境。?
◆ ? 系統對接?：無縫接入綜自后臺及云端監控平臺，符合無人值守標準。?
4.?人機交互優化：?
◆ ? 可視化界面?： 850×480分辨率工業觸摸屏顯示實時數據、報警狀態及歷史記錄，菜單式操作簡化設置流程?。
技術參數
指標、規格、技術優勢如表1所示：?
?指標? | ?規格? | ?技術優勢? |
?監測電壓范圍? | DC 100V-370V | 兼容主流直流系統，誤差≤0.2%? |
?響應時間? | ≤20ms（直流掉電） | 比傳統機械繼電器快15倍? |
?通信協議? | RS485 | 降低改造難度? |
?防護等級 | IP65（主機） | 防塵防水、體積小適用直流饋線屏內安裝? |
表1：技術參數
應用場景
◆ ? 變電站?：實時監測直流屏蓄電池組狀態，避免因掉電導致保護裝置失效。?
◆ ? 新能源場站?：保障光伏/風電儲能系統直流電源穩定性。?
◆ ? 工業自動化?：防止生產線PLC控制柜突發斷電造成設備損傷。
認證與專利?
◆ ? 安全認證?：通過GB/T 19826-2014直流電源設備檢測標準。?
◆ ?創新技術?：搭載動態阻抗分析算法。
